Minggu, 12 Juni 2016

VHF FM Receiver IC TA7640 / KIA6040 dengan fungsi Squelch

Setelah beberapa bulan absen dari posting, tentunya karena kesibukan pekerjaan dan beberapa eksperimen yang berhasil maupun belum berhasil, akhirnya Penulis berhasil memposting lagi kali ini.  Sebenarnya ini merupakan pesanan dari beberapa rekan yang meminta dibuatkan receiver WBFM dengan fungsi mute atau squelch yang bisa diatur levelnya, sehingga memungkinkan pesawat untuk tetap senyap ketika tidak ada sinyal yang masuk.
Pilihan jatuh pada IC TA7640 keluaran Toshiba, alasan mengapa Penulis memilih IC ini adalah, ketika digabungkan dengan tuner VCO, ternyata indikator LED menyala dengan sangat akurat, baik penunjukan pada sinyal kuat maupun lemah.  Hasil yang tidak bisa didapatkan ketika menggunakan IC LA1260.  Oh iya...apabila tidak ada IC TA7640 bisa kita ganti dengan IC yang sama persis spesifikasinya yaitu KIA6040 buatan Korea.
Indikator Sinyal meter tidak Penulis gunakan untuk kali ini, hanya indikator LED saja yang Penulis gunakan.  Kemudian untuk squelch processornya, Penulis menggunakan LDR (Light Dependent Resistor) yang bisa kita atur kepekaannya untuk fungsi pembukaan squelch.  LED indikator kita letakkan berhadap-hadapan dengan LDR, sehingga terang atau redupnya LED kita gunakan untuk men-drive audio amplifier.  Lucu memang kelihatannya, tapi menurut Penulis hasilnya lebih bagus daripada menggunakan IC MC3357.
Tanpa berlama-lama, dibawah ini Penulis tampilkan skema lengkapnya.

Foto dibawah ini merupakan rangkaian yang sudah jadi dan dalam pengetesan.

Rangkaian squelch processor kita rakit paling akhir, sebelumnya kita setting dahulu sampai indikator LED menyala seakurat mungkin, dengan cara memutar ferit trafo IF yang terdapat pada tuner VCO.

Posisi antara LED dan LDR kita letakkan berhadap-hadapan, sehingga redup atau terangnya LED akan tertangkap seluruhnya oleh LDR.

Apabila sudah didapatkan hasil yang maksimal, selanjutnya kita bungkus antara LED dan LDR menggunakan selang bakar sehingga LDR akan terisolasi dari sinar yang datangnya dari selain LED.  Untuk LED bisa kita gunakan sembarang warna dan pastikan potensiometer sebagai pengatur squelch bernilai antara 500K - 1 M ohm.

 Lay out jalur & tata letak komponen

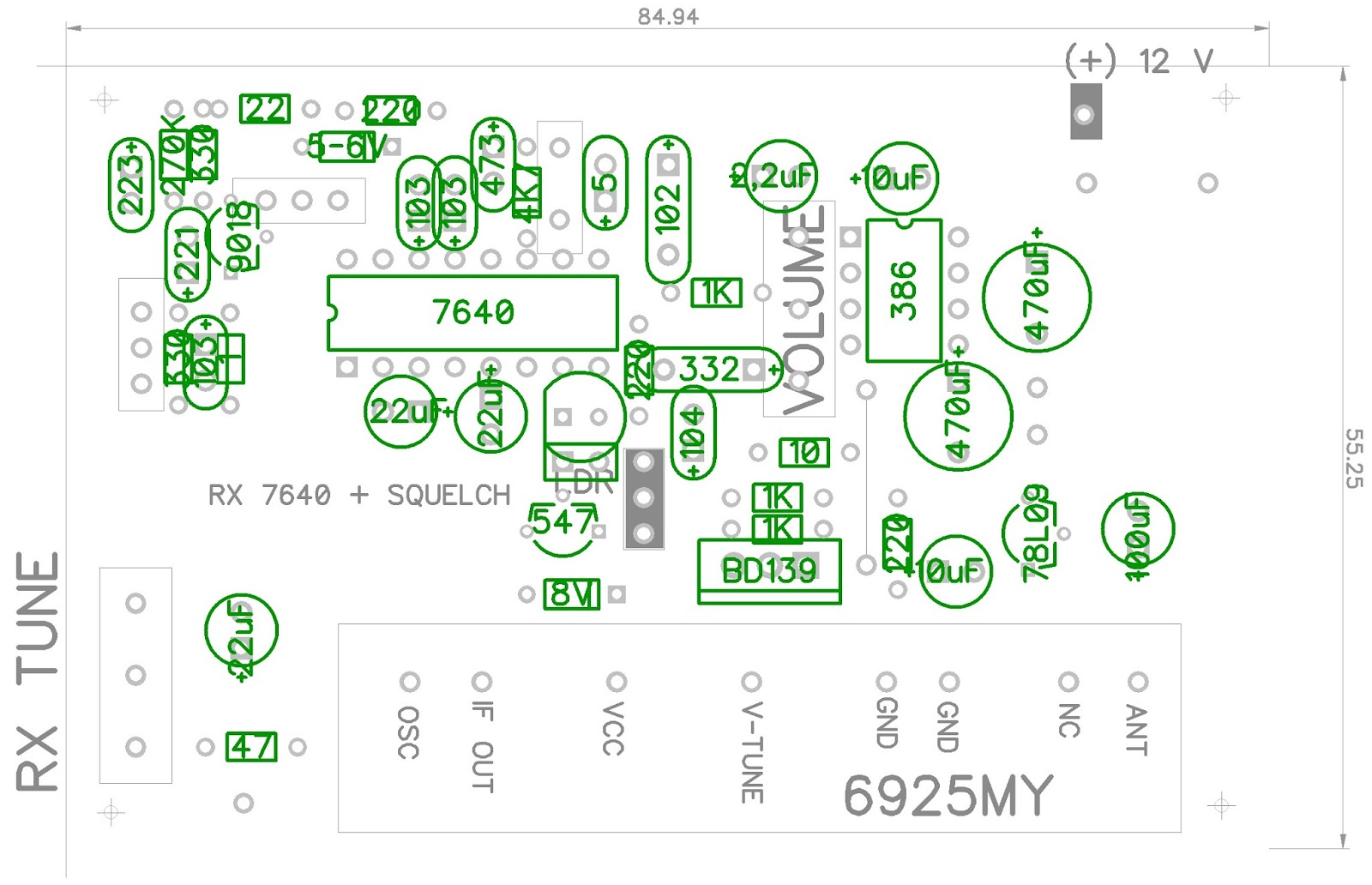

Tata Letak Komponen


Desain PCB ukuran 8,49 x 5,52 cm


Akhirnya Penulis ucapkan selamat mencoba dan semoga sukses.
