Wireless Microphone V2.2

Pada wireless microphone V2.1 Penulis menambahkan satu tingkat penguatan dari versi sebelumnya, sedangkan pada versi ini sebenarnya tidak banyak perubahan pada komponen, karena Penulis hanya menambahkan satu tingkat penguat pada bagian akhir, sehingga keseluruhan menggunakan 4 (empat) buah transistor.  Transistor oscilator tetap menggunakan 2SC829, selanjutnya Penulis tetap menggunakan C9018 atau S9018.  Namun demikian tidak tertutup kemungkinan untuk menggunakan transistor tipe yang lainnya, selama transistor tersebut bekerja pada band VHF (very high frequency).  Pertimbangan yang Penulis pakai adalah pada mudah didapatkan serta murah dalam harga.

Skema Wireless Microphone V2.2

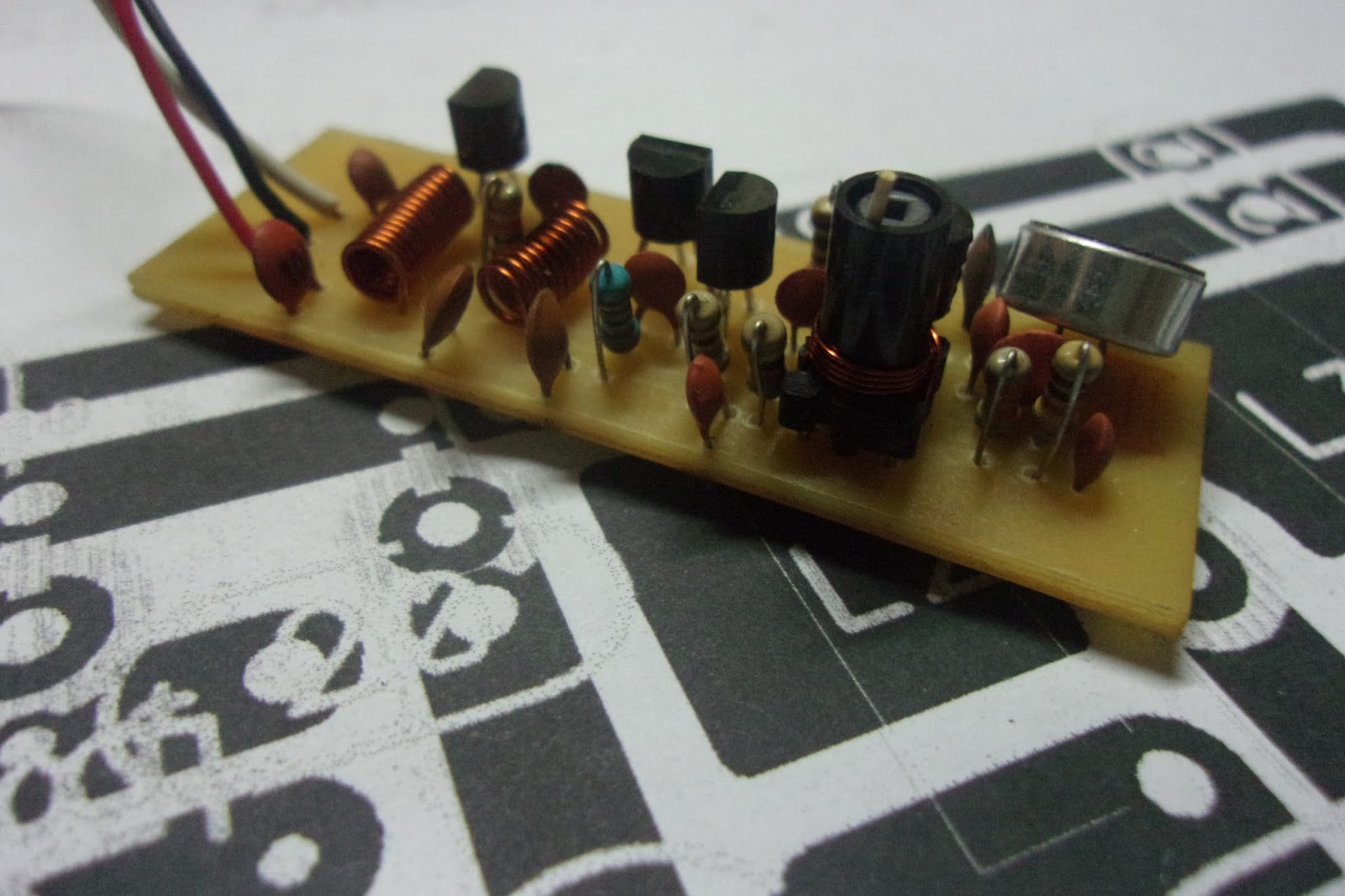

Terdapat 4 (empat) lilitan dalam rangkaian tersebut, L1 dan L2 merupakan transformator frekuensi tinggi yang dibuat menggunakan koker inti ferit diameter 5 mm.  L1 adalah lilitan primer dan L2 adalah lilitan sekunder.  L3 dan L4 adalah induktor yang bisa dibuat dengan melilitkan kawat diameter 0,5 mm pada paku atau mata bor diameter 3 mm sebanyak 10 - 15 lilit.  Dibawah ini Penulis tampilkan beberapa foto penampakan rangkaian wireless mic yang sudah Penulis rakit.

Rangkaian yang sudah jadi, kemudian Penulis masukkan dalam box plastik dengan baterai menggunakan bekas baterai handphone serta penambahan sakelar ON/OFF dan antena.

Yang sedikit membedakan dari versi sebelumnya adalah, tentu saja karena ditambahkan penguat satu tingkat, maka power yang dihasilkan terdapat peningkatan.  Sehingga sudah mampu menggerakkan jarum RF Probe atau menyalakan LED RF Probe.  Untuk rangkaian RF probe, Pembaca bisa mencari postingan sebelumnya.

Berdasarkan hasil tes, frekuensi stabil dan pancaran yang lumayan kuat.  Untuk jangkauan Penulis belum mengadakan pengetesan lebih lanjut.

Apabila para Pembaca berminat untuk membuat, dibawah ini Penulis sertakan desain PCB serta layoutnya.

Akhirnya Penulis ucapkan selamat mencoba, semoga sukses.
